Membranspeicher DACC

Was ist ein Membranspeicher?

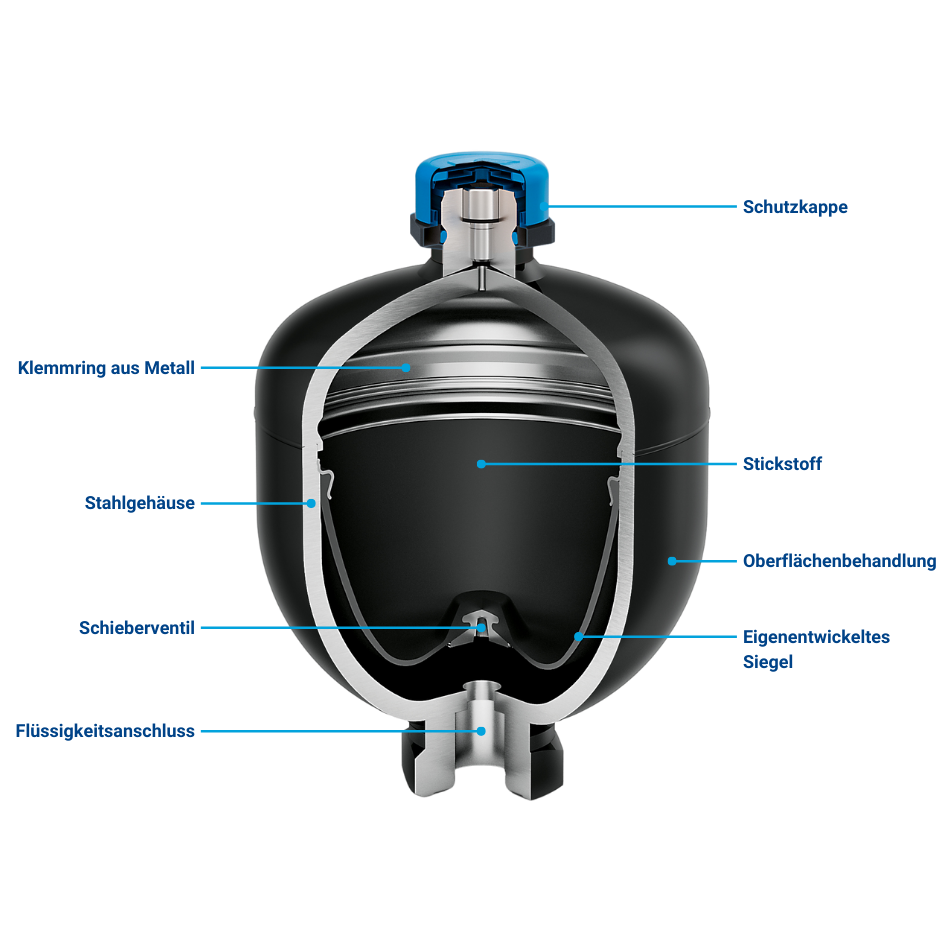

Ein Membranspeicher ist eine Art hydraulischer Akkumulator, der aus einem geschweißten Stahlgehäuse mit einer darin befindlichen Membran besteht. Diese Membran trennt die Gasseite – in der Regel mit Stickstoff gefüllt – von der Flüssigkeitsseite, die mit dem Hydrauliksystem verbunden ist. Steigt der Druck im System, wird die Membran zusammengedrückt und der Speicher speichert Energie in Form von komprimiertem Gas. Sinkt der Druck im System, gibt der Speicher die gespeicherte Energie wieder an die Flüssigkeit ab.

Durch diese Funktionsweise können Membranspeicher Lastspitzen in einem Hydrauliksystem ausgleichen, Druckschwankungen kompensieren und Pulsationen dämpfen. Die DACC-Membranspeicher sind die ideale Lösung für kompakte Anwendungen und Systeme, die eine zuverlässige und schnelle Reaktion auf Druckveränderungen erfordern. Dank ihres einfachen Aufbaus sind sie wartungsarm und vielseitig einsetzbar in industriellen und mobilen Hydraulikanlagen.

Ein Membranspeicher ist eine Art hydraulischer Akkumulator, der aus einem geschweißten Stahlgehäuse mit einer darin befindlichen Membran besteht. Diese Membran trennt die Gasseite – in der Regel mit Stickstoff gefüllt – von der Flüssigkeitsseite, die mit dem Hydrauliksystem verbunden ist. Steigt der Druck im System, wird die Membran zusammengedrückt und der Speicher speichert Energie in Form von komprimiertem Gas. Sinkt der Druck im System, gibt der Speicher die gespeicherte Energie wieder an die Flüssigkeit ab. Durch diese Funktionsweise können Membranspeicher Lastspitzen in einem Hydrauliksystem ausgleichen, Druckschwankungen kompensieren und Pulsationen dämpfen. Die DACC-Membranspeicher sind die ideale Lösung für kompakte Anwendungen und Systeme, die eine zuverlässige und schnelle Reaktion auf Druckveränderungen erfordern. Dank ihres einfachen Aufbaus sind sie wartungsarm und vielseitig einsetzbar in industriellen und mobilen Hydraulikanlagen.

Vorteile von Membranspeichern

Membranspeicher bieten zahlreiche Vorteile, die sie besonders geeignet für moderne Hydrauliksysteme machen. Dank ihrer kompakten Bauweise lassen sie sich auch in Anwendungen mit begrenztem Bauraum einfach installieren. Das vollständig verschweißte Stahlgehäuse in Kombination mit einer Gummimembran gewährleistet eine zuverlässige Trennung von Stickstoff und Hydraulikflüssigkeit – für eine konstante Leistung.

Membranspeicher können in einem breiten Temperaturbereich betrieben werden und sind sowohl mit NBR- als auch mit ECO-Membranen erhältlich. Modelle mit NBR-Membran eignen sich für Temperaturen von -20 °C bis +80 °C, während ECO-Membranen für Bereiche von -40 °C bis +80 °C ausgelegt sind. Darüber hinaus entsprechen die DACC-Membranspeicher von Freudenberg Sealing Technologies der europäischen PED-Richtlinie und bieten somit eine sichere und langlebige Lösung für industrielle und mobile Anwendungen.

Kompaktes Design und einfache Installation

Dank ihres kompakten Designs lassen sich DACC-Membranspeicher leicht in mobile und industrielle Hydrauliksysteme integrieren. Sie nehmen wenig Platz ein und haben ein geringes Gewicht, was die Montage erleichtert. Für eine sichere Befestigung kann optional eine Akkumulatorhalterung mitbestellt werden, die für einen festen Sitz sorgt. Das verschweißte Stahlgehäuse garantiert eine langfristige Zuverlässigkeit. Zusätzlich sind DACC-Membranspeicher durch ihre geschlossene Bauweise und die langlebigen Materialien besonders wartungsfreundlich – ideal für Anwendungen, bei denen Platz, Einfachheit und Leistung entscheidend sind.

Breiter Temperaturbereich und Materialauswahl

Die Standard-DACC-Membranspeicher sind mit NBR-Membranen (Nitrilkautschuk) ausgestattet, die für Temperaturen von -20 °C bis +80 °C geeignet sind. Alternativ stehen auch ECO-Membranen (Epichlorhydrinkautschuk) zur Verfügung, die einen erweiterten Temperaturbereich von -40 °C bis +80 °C abdecken. Durch die Auswahlmöglichkeit beider Materialien eignen sich DACC-Membranspeicher für verschiedenste Anwendungen und Umgebungsbedingungen.

Hohe dynamische Belastbarkeit und lange Lebensdauer

Membranspeicher zeichnen sich durch ihre hohe dynamische Belastbarkeit und lange Lebensdauer aus. Im Vergleich zu Blasen- oder Kolbenspeichern bieten sie ein kompakteres Design mit weniger beweglichen Teilen – das bedeutet weniger Verschleiß und geringeres Leckagerisiko. Das robuste Stahlgehäuse, langlebige Elastomere und die geringe Gasdurchlässigkeit sorgen für eine zuverlässige Funktion, selbst bei intensiver Nutzung. Dank der schnellen Reaktionszeit, der Wartungsfreundlichkeit und der integrierten Rückschlagventile zur Erhöhung der Sicherheit sind Membranspeicher die ideale Lösung für Systeme mit häufigen Druckwechseln.

Einsatzgebiete von Membranspeichern

Membranspeicher werden in vielen Branchen eingesetzt – dank ihrer Vielseitigkeit, kompakten Bauweise und zuverlässigen Leistung. DACC-Membranspeicher übernehmen wichtige Funktionen in hydraulischen Systemen, bei denen Energiebereitstellung, Druckregelung und Stoßdämpfung erforderlich sind. Sie kommen beispielsweise in Baumaschinen wie Baggern oder Dumpern sowie in mobilen Anlagen zum Einsatz. Durch die große Auswahl an Anschlussvarianten können sie exakt auf die jeweiligen Anwendungen und Umgebungsbedingungen abgestimmt werden. Ob in der Automatisierung, Landwirtschaft, bei Gabelstaplern oder Werkzeugmaschinen – Membranspeicher sorgen für optimale Leistung, Effizienz, Sicherheit und Komfort.

Technische Spezifikationen und Konfigurationen

Die Membranspeicher von Freudenberg Sealing Technologies bieten eine Vielzahl technischer Konfigurationsmöglichkeiten, die exakt auf unterschiedliche hydraulische Anwendungen abgestimmt werden können. Die Standardserien sind gemäß der europäischen PED-Richtlinie entwickelt worden. Diese DACC-Speicher sind in Volumen von 0,07 l bis 3,5 l erhältlich und für Betriebsdrücke bis zu 350 bar ausgelegt.

Die verschiedenen Anschlussarten und Membranmaterialien ermöglichen ein breites Anwendungsspektrum. Die kompakte Bauweise in Verbindung mit dem geringen Wartungsaufwand macht diese Speicher ideal für die Integration in bestehende Hydrauliksysteme.

Betriebsdruck und Volumen

Die Standard-DACC-Membranspeicher von Freudenberg Sealing Technologies sind für Dauerbetriebsdrücke bis zu 350 bar ausgelegt. Sie sind in verschiedenen Volumen erhältlich – von 0,07 l bis 3,5 l – und eignen sich somit für kleine wie große Hydraulikanlagen. Diese Bandbreite ermöglicht eine präzise Auswahl des richtigen Speichers – sei es zur Energiespeicherung, Druckstabilisierung oder Pulsationsdämpfung. Für Anwendungen mit höheren Druckspitzen oder größeren Ölmengen sind auch Varianten mit höherer Durchflusskapazität verfügbar.

Sie möchten wissen, welche Volumen-/Druckkombination zu Ihrem System passt? Lesen Sie dazu unseren Blog mit ausführlichen Richtlinien und Rechenbeispielen.

Berechnung des erforderlichen Speichervolumens

Die korrekte Dimensionierung eines DACC-Membranspeichers ist entscheidend für die optimale Funktion des Hydrauliksystems. Dabei sind der minimale und maximale Systemdruck, das gewünschte Ölvolumen und die geplante Funktion des Speichers zu berücksichtigen. Mithilfe des Boyle’schen Gesetzes lässt sich genau berechnen, wie viel Stickstoffvolumen erforderlich ist und welcher Anteil des Gesamtspeichers für die Hydraulikflüssigkeit zur Verfügung stehen muss.

In unserem Blog finden Sie eine Schritt-für-Schritt-Anleitung zur Berechnung des erforderlichen Speichervolumens.

Anschlüsse und richtige Vordruckeinstellung

Bei der Auswahl eines DACC-Membranspeichers ist darauf zu achten, dass die Anschlüsse und der Stickstoffvordruck zu Ihrem System passen. Je nach Anwendung können Sie zwischen Innen- und Außengewinden wie G1/2, M28x1,5 oder UNF wählen. Der Vordruck des Stickstoffs ist entscheidend für die korrekte Funktion des Speichers. Je nach Anwendung muss dieser spezifisch eingestellt werden: Für Energiespeicherung beträgt der Vordruck 90 % des Betriebsdrucks, bei Stoßdämpfung hingegen 95 %.

Eine detaillierte Anleitung zur richtigen Vordruckeinstellung finden Sie in unserem Blog.

Membranspeicher DACC bei Sealing Technologies bestellen

Sie möchten einen Membranspeicher bestellen? Bei Sealing Technologies profitieren Sie von schneller Lieferung, fachkundiger Beratung und einem großen Sortiment hochwertiger DACC-Membranspeicher. Unsere Produkte erfüllen die europäische PED-Richtlinie und sind in verschiedenen Volumen- und Druckstufen direkt ab Lager verfügbar. Dank unserer Expertise unterstützen wir Sie bei der Auswahl der passenden Konfiguration für Ihre Anwendung. Ob Industrie, Landwirtschaft oder mobile Hydraulik – Sealing Technologies ist Ihr zuverlässiger Partner für den Kauf von Membranspeichern.
